钢制拖链的安装保养

拖链安装:

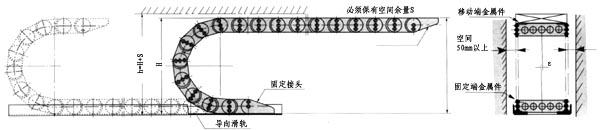

    为了补偿因拖链本身及所容纳线缆的重量所产生的下垂度,拖链在制造时留有一定的预应力,这使得在某些使用条件下,拖链的自由部分会产生下垂或上拱(如图)

    因此参考上图,请确保必要的空间.在没有外来物干扰时,一般不会出现问题,另外使用的速度增加有时会产生振动,因此当使用速度达到容许速度的70%以上时,应保有2S的余量.

型号

ε

S

H`

供油:

    原则上拖链不需要供油,但在易生锈的工作环境下,TL型、TLG型在链条部分应采用油脂等进行防锈。

关于线缆：

1）  必要的软管长度

            软管的必要长度=[节距×链节数+安装部位长度] ×1.015 计算，但有时软管加压时长度缩短，因此应给软管留有一定的长度余量或松弛量，为了不给线缆受额外的张力，在其两端应用夹具进行固定。

2）  使用多层的拖链时，内外侧的线缆长度不一样，应分别求出每根线缆中心线的必要长度。

TLP10  TLP15

3

50

H+(10~30)

TLP18  TLP22

4

100

TLP35  TLP45  TLP55

6

100

HP

6

100

TLK

6

100

TL65

4

100

H+10

TL95

6

TL125

8

TL180

10

TL250

15

DGT1# 2# 3#

8

100

H+(10~20)

DGT4# 5# 6#

10

DGT7#

10

ε=移动端与固定端的安装面误差

H`=移动端安装面的高度

H=拖链安装空间高度

S=空间余量

3）  要使用耐弯曲，耐磨损的移动用的线缆。

4）  要线缆的弯曲半径大于容许弯曲半径，若弯曲半径过小，相对弯曲的反作用力会使线缆受到损伤，或拱起。

5）  要将线缆横向排成一列，不让其相互堆积，使用有分隔板的型号时，要充分利用分隔板使线缆呈良好的有序排列。

6）  当线缆被钢丝网覆盖时，由于相互抽动会使拖链和钢丝网受损，因此线缆外应穿软管。

拖链的导槽

    在传送装置中如果有导槽，可参照下列公式计算数据，用钢板或铝板制作。

    U=1.2×Ba  V=（1/3~1/2）×Ha

在传送装置进出处应加工成面接触或斜坡，以使之顺畅滑动。
